3、处理后废水排放水质要求：达到绍兴市污水入网排放要求，具体指为

　　4、处理后废水排放去向：排入污水管网。

　　5、设计范围：从污水进入污水站到废水出站（外排池出口）的工艺、管道及构筑物设计。

    三、设计处理工艺流程

    1、废水处理工艺设计指导思想

　　1.1、尽量利用物化法，并选择成熟可靠的工艺。

　　1.2、平面布置力求做到布局合理、整洁。

　　1.3、水处理工艺力求简单、可靠、实用，减少劳动强度，提高自动化程度。

　　1.4、处理后废水必须符合污水入网要求。

    2、工艺流程

    3、流程说明

　　废水经格栅去除大颗料杂质后，流入污水调节池，水质均化后。用泵提升到气浮池，出水流入外排池，用泵送入污水管网。沉淀污泥排入污泥干化池。渗沥水回调节池，干泥掺入煤中烧锅炉或送砖瓦厂制砖。

    4、废水处理效果预测

    四、主要构筑物设计及设备选型

    （一）、构筑物

　　1、调节池

　　地下式砼结构，有效容积800M3，池顶标高+0.20m，池底标高±0.0m，平面尺寸22.5Lm×12Bm。

　　2、污泥干化池

　　地上式砖混结构，有效容积20M3，池顶标高+1.20m，池底标高±0.0m，平面尺寸20m×10m。

　　3、外排池

　　半地上式砼结构，有效容积100M3，池顶标高+2.0m，池底标高-1.5m，平面尺寸6.5m×5.m。

    （二）设备选型

　　1、格栅

　　选取用16目不锈钢丝网，面积6M2。

　　2、行车式刮泥机

　　选用跨度为3.6m钢制行车式刮泥机 1台

　　3、溶气泵

　　选用Q=45M3/h H=34m N=7.5KW

　　IS80-65-160型清水泵 2台1开1备

　　4、空压机

　　选用Q=0.17M3/min P=0.7MPa N=1.5KW 移动式空压机 1台

　　5、加药装置

　　选用V=1000L带搅拌、加药泵加药装置 2套

　　6、气浮池

　　选用处理水量Q=150M3/h 外型尺寸13Lm×3.6Bm

　　钢制气浮池 1台

　　7、溶气水罐

　　选用Φ1200mm H=3800mm

　　内装填料钢制溶气水罐 1台

　　8、提升泵

　　选用Q=150M3/h H=10m N=7.5KW

　　IS125-100-200型离心泵 2台1开1备

　　9、外排泵

　　选用Q=150M3/h H=20m N=18.5KW

　　IS150-125-250型离心泵 2台1开1备

    五、总面积设计

　　1、废水处理区平面布置

　　废水处理构筑物尽做到连体设计，各功能物分布条块清晰，四周道路畅通，各构筑物间距合理。

　　2、站区道路及管道布置

　　站内所有工艺管道及废水管道根据标高、分明和暗管铺设，可以铺设暗管的尽量铺设暗管，按美观、实用、节约的原则布置，站区道路不混凝土路面。

　　3、绿化

　　站内道两侧设绿化带，可按气候和植物适应条件种植常绿乔木。构筑物四周种植草坪与花卉，以美化污水站区。

　　4、人员编制

　　废水处理站人员定为4人。

    六、建设与结构设计

  　1、建筑设计

　　（1）砌体结构设计规范GBJ3-88。

　　（2）建筑地基基础设计按规范GBJ7-89。

　　（3）混凝土结构设计按规范GBJ10-89。

　　根据废水站的工艺要求，站内建构筑物分废水处理构筑物、污泥处理构筑物、辅助生产建筑物部分。

　  2.结构设计

　　废水处理用的构筑物中，本设计采用钢筋砼结构形式，底板及池体采用C20钢筋砼，池体作抗渗处理。各构筑物中设多道构造柱、梁，以增强池体的强度，降低工程造价。本设地承载力按100kpa，地下水位0.5M考虑。

　  3、建筑材料和施工条件

　　本地的砖、水泥、砂均可按要求标号供应，满足一般要求即可。施工中，特别是在捣浇底板时应采用井底排水法施工。

    七、电所设计

    1、废水处理站所需电气设备如下表

    2、配电

    从变电所用埋地电缆引电至污水站低压柜，进线重复接地，设备上电机采用二地控制。

    八、投资估算

　　（一）土建 　

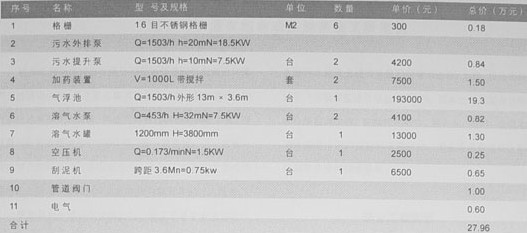

  　（二） 设备 　

　　（三） 其它

　　1、设计费 　　　0.8万元

　　2、安装费 　　　0.5万元

　　3、调试费 　　　0.3万元

　　4、运费　　　　 0.1万元

　　5、不可预见费 　0.6万元

　　小计　　　　　　2.5万元

　　（四）、工程总投资23.15+27.96+2.5=53.61万元，其中设备投资27.96万元。

    九、主要经济技术指标

    （一）运行费用估算

　　（1）电费：单耗0.20度/M3水，电价0.7元/度 0.14元/M3污水

　　（2）药费：单耗A：0.10㎏/M3水 药价1.8元/

　　0.19元/M3污水

　　B:0.06㎏/M3水 药价0.9元/0.045元/M3污水

　　（3）人工费：定员4人，月工资700元/人

　　0.03元/M3污水

　　（4）维修费：每年6000元计 0.005元/M3污水

　　小计 0.419元/M3污水

　　每处理1吨废水约需运行费用0.419元。

    （二）主要经济技术指标

　　1、日处理水量：3000M3

　　2、废水站占地面积：500M2

　　3、废水站装机容量：35.65KW

　　4、废水回用成本：0.419元/M3水

　　5、劳动定员：4人

　　6、吨水投资：178.7元

　　7、总投资：53.61万元
