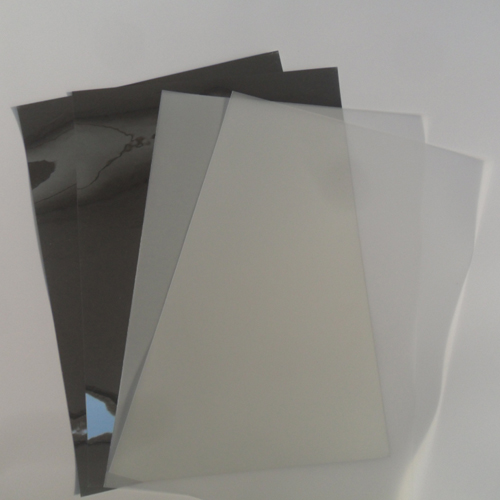

热转印膜是由聚乙烯薄膜(PET)作为转印载体，载体上印有图案。表面涂有保护层、油墨图案层、脱膜层和热印胶层构成。通过加耐热高温硅辊，将温度和压力施加于转印膜上，使油墨图案层、表面保护层、底色层构成的转印层与聚乙烯(PET)脱离、转印到工件表面或塑料部件上面，便形成了装饰表面图案，并使其表面具有耐磨、耐热、耐光、防水等优良性能，花纹新颖美观、色调稳定，是一种用途广泛的印刷方法。

        热转印膜有其特有的属性，要想获得理想的烫印效果，必须严格掌握最佳的温度、压力和速度。其有严格的三大工艺参数指标：

　　1、温度的确定：温度过低时会出现烫印不上或烫印不牢，还会使印迹发花;温度过高又会使色层表面氧化，使产品失去光泽，色彩变暗，严重的会起泡。要确定最佳的烫印温度应考虑如下因素：压力、速度、面积、室温等。烫印温度一般范围在140℃—180℃，一旦最佳温度确定后，应保持恒定，温差在±2℃波动为宜。

　　2、压力的确定：烫印压力一般为4—6 kg/cm2。压力过小时，无法使烫印膜与承印物粘附，降低了牢度;若压力过大，又会产生承印物压缩变形增大，造成花纹变形，印层变薄。如果烫印复杂不平的产品时，更要注意各个压力点的均匀一致，对烫金轮与承印物的压力角度要求更高，否则，极易出现部分牢，部分不牢的现象。

　　3、速度的确定：应根据烫印面积来确定，同时要考虑加热温度的功率。一般是首先速度，再确定压力，最后确定温度。

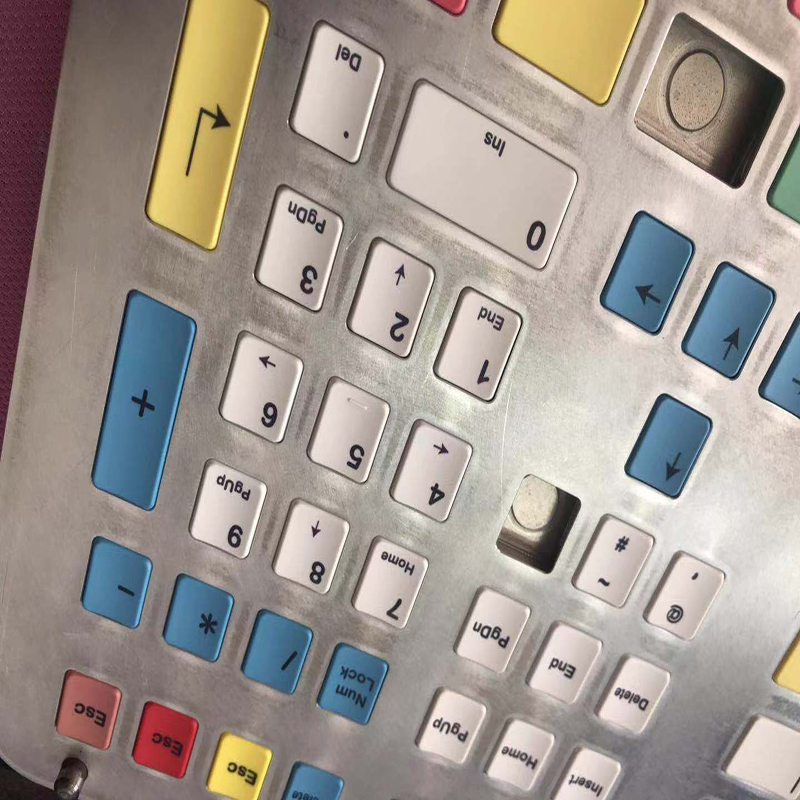

       使用范围：1．塑料类：手机壳（iPhone，三星，黑莓等高档手机产品）、笔记本电脑外壳、iPad平板电脑外壳，及其它塑料类曲面或异形产品的热升华转印。2．陶瓷类产品3．五金类产品4．玻璃类产品5．石材类产品6．木材类产品7．纺织品8．体育用品9．电子类产品10．配件装饰产品11．小型与大型定制品
