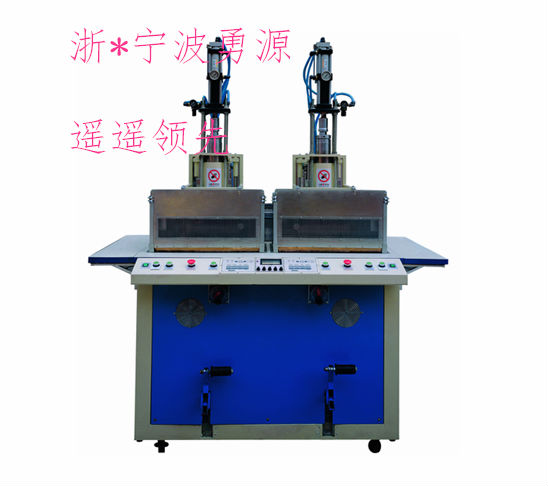

服装针织面料凹凸立体3D花纹压花机减少转道工序和管理，节省人力，适合批量生产模式。




技术参数表：




高周出力 15KW
输入功率 25KVA
振荡周率 27.12MHZ
电源电压 50/60HZ AC380V
整流器 硅二极管
振荡管 8T85RB
防火花闸流器 NL-5557
加压方式 气压
气压 7kg/cm 2
最大压力 2000kg
送料方式 伺服电机拉片送料
最大送料行程 400mm
上下电极间距 150mm
工作行程 150mm
周边封口上部定盘尺寸 400×650mm
周边封口下部定盘尺寸 400×650mm
焊管上部定盘尺寸 230×650mm
焊管下部定盘尺寸 300×650mm
上管模式 手动上管/自动另配
转盘直径 ￠2600mm
工位 8个
产量 1200个/小时
处理器 PLC触摸屏
设备外形尺寸 11000×4800×2000mm
设备重量 8500kg




勇源主营产品：高频机,高周波,PVC热合机,高周波熔接机,皮革压花机,服装布料凹凸压花机,地垫压花机,汽车丝圈脚垫热合机,电动摩托车坐垫压花机,软包皮雕立体感压花机械,吸塑泡壳高周波包装机,高周波同步熔断机,全自动高频塑料热合机,全自动窗帘布平板压花机,3D立体压花机,记忆海绵地垫/珊瑚绒浴室地垫压花机,高周波热合设备以及配套模具等。






服装针织面料凹凸立体3D花纹压花机注意事项

一、使用本机前在机器各活动部位注入少许机油方能通电通气。

二、如发现发热板不发热而温度表指示400℃，此为热电偶接触不良或开路现象，请接好或更换热电偶。

三、压板上面四方滑块有调整装置，请仔细调节侧面三个调节镙丝至上下灵活而压板不摆动为止。

四、如发现烫出来的图案有一边不清晰，请调节压板上面四角镙丝，可以达到清晰完美状态。

五、安装时一定要在电源插座接好合格地线，以策用电安全。

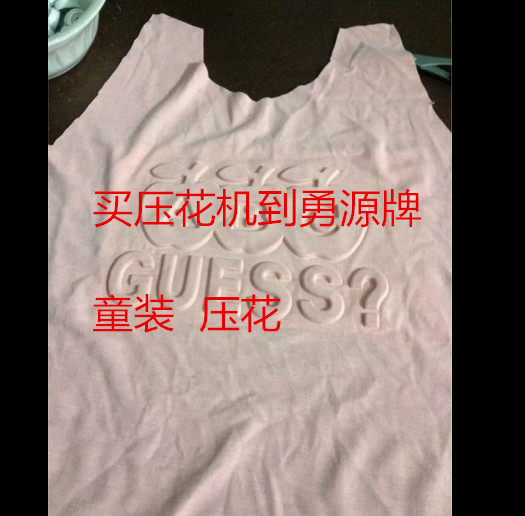

适用范围：无缝一体保暖裤，无缝内衣，无缝连裤袜，无缝内裤，冬季加厚保暖裤无缝一体裤，无缝一体丝袜裤，服装布料，皮革凹凸压花，等
上下模板与机架之间装有三层保温隔热材料，隔热效果突出，阻挡热量随着机架蔓延传递，消除安全隐患，同时保温，在模具加热到一定温度是起到保温作用，降低耗电成本。
温度调节，装有测温探头，即使显示当前温度，加热控制开关可随时调节当前温度。

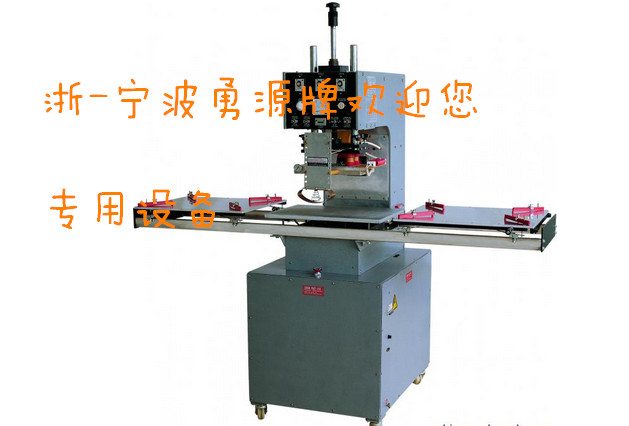

此机器是利用高频电场使PVC、TPU、EVA、PU、PETG、PET塑料内部分子振荡摩擦产生热能，而进行各类制品熔合封口成型。此工艺相比较传统的温度烫压有焊接强度等同于材料自身强度、熔合的材料表面平整光滑等许多优点，从而提高产品的质量，降低产品的次品率。

工作流程：

打开机器电源开关→调试定盘台面水平，安装调试高周波模具→依据加工材料、产品尺寸、焊接效果调试机器电源大小，直到达到满意的效果为止→放上事先准备要加工的材料→机头下降→开始高周熔接→冷却定型→加工时间到，机头上升→拿出产品，进行下一次加工流程。

主要可用于坐垫、汽车坐垫、电动车坐垫、机车坐垫、皮革坐垫、摩托车坐垫和座椅坐垫的加工成型和压花压痕。主要使用的材料为PVC、PU、皮革等材质。电动车坐垫压痕机的工作原理是变相电流流向加热线圈。并在加热线圈内瞬间生成高强度变化的强磁束，然后将加工材料定位在上下压板内，磁束就会通过上下模具贯通整个被加热物体，使加工的部位分子急速的运动并按照电场方向强行运动，从而达到压花定型的目的。加工出来的产品外形表面完美，效果优良，超出客户的期待。






主要用于各种聚氯乙烯(PVC)为主的塑胶熔接、焊接等，并将不同形状泡罩或泡壳塑胶材质自动焊接同时自动切边。适用于双面吸塑焊接，吸塑泡壳与纸卡封合，特殊塑胶材质（PE，PS，PC，PET，PETG）的封合，30%以上PVC材质塑料焊接最好。吸塑包装(包括上下双泡罩热合切边，泡罩与纸板热合)，汽车内饰件、商标、文具盒、雨衣、吹气玩具、塑料封面，凉液垫，鞋类制品、坐垫，各种包装袋，手提软袋等的热合加工，各种凹凸形状的花纹图案、字母文字的压制，烫金等。




服装针织面料凹凸立体3D花纹压花机特点：


　　
A. 此机压力大，高周波熔接与切断同步完成,专科适用于双面吸塑包装，本机利用高周波加热原理，使胶料内部分子振荡产生热能而熔合。本机振荡周率（27.12MHZ）符合国际工业波段标准、且输出电力强大、高感度火花防止装置特点；


　　
B. 高灵敏火花保护装置，当火花产生时，可自动切断高周回路，使机件及物件损害降低，当电流过高时，自动切断高压保证振荡管及整流器；


　　
C.输出电力强大，本机振荡器所产生的周率27.12MHZ或40.68MHZ，符合国际工业波段标准，各种控制装置特殊电子线路，可避免不当操作，且能最快时间熔接制品、提高产品产量；






主要适用于皮革面料凹凸压花、压标、压字、压痕、烫金等，特别用于皮革面料凹凸压花加工如牛仔裤压花，皮衣压花，皮革压花，皮革腰带压花，纺织面料，服装布料等。主要销量于杭州服装城、绍兴柯桥纺织城、海宁皮革城、常熟服装加工城、武汉孝感服装加工城、郑州皮革加工城、辽宁、重庆、陕西、安阳、河北等皮革面料凹凸压花加工城市。





特点：





1、全自动电脑控制系统，自动进料、出料、自动对位、极大的节省了人工，高效无燥音。


2、自动温控装置系统，控制在所设定温度上下1度左右，有效的保证了产品的一致性。


3、人性化的触摸屏操作界面，简捷、明了，将复杂的过程简单化、直接化。工作只需简单培训即可上岗。





压标、压字、压痕、烫金等，特别用于皮革面料凹凸压花加工如牛仔裤压花，皮衣压花，皮革压花，皮革腰带压花，纺织面料，服装布料等。主要销量于杭州服装城、绍兴柯桥纺织城、海宁皮革城、常熟服装加工城、武汉孝感服装加工城、郑州皮革加工城、辽宁、重庆、陕西、安阳、河北等皮革面料凹凸压花加工城市。
