随着人们生活水平的提高．天然纤维织物因其服用的舒适性等而深受消费者欢迎．但棉织物本身存在一些缺点．如棉织物受霉菌和真菌的侵袭比合成纤维敏感得多，所以需要经过抗菌整理剂处理。由于稀土元素具有比较好的抗菌、抗肿瘤、抗艾滋病等生物活性．很早就用于医学领域作为抗菌剂。近年来．稀土抑菌剂在纺织行业也显示了广阔的应用前景．王学智等人在合成纤维的整理中使用Pr(Phen)(biPy)CI ．H 0多元配合物后，使织物产生了较强的广谱抗菌作用如表3所示，并使织物洗涤多次后仍有抗菌性．耐久性得到很大提高。

    稀土离子的多元配合物能使织物具有耐久的抑菌性能是与稀土离子的特性分不开的．稀土离子具有较高的电荷数(+3价)和较大的离子半径(85～106 pm)，因而在织物的抗菌整理过程中稀土离子可能与织物中氧、氮等配位原子形成螯合物，同时又与抑菌剂形成配合物或螯合物．使抑菌剂牢固地与织物结合[7]：与此同时，不同抑菌剂之间以稀土离子为联结点，产生协同抑菌作用，致使织物又具有广谱的抑菌效果 稀土离子在上述三元配合物与织物的整理中．起到了不同菌剂之间协同抑菌和使抑菌剂与织物之间牢固结合的双重桥梁作用另外黄晓钟等研究开发出了用于羊绒、羊毛制品整理的“稀土抗菌防霉双组分整理剂”．此整理剂能杀菌和抑制细菌，提高羊绒、羊毛织物抗菌防霉保健效果，同时提高织物的色泽鲜艳度和白度[8】由于抗菌织物能对人类起到保健、防病和治病的作用，因此开发稀土抑菌剂在合成纤维和纺织品中的应用具有重要意义[9]

    3．2 阻燃方面的应用

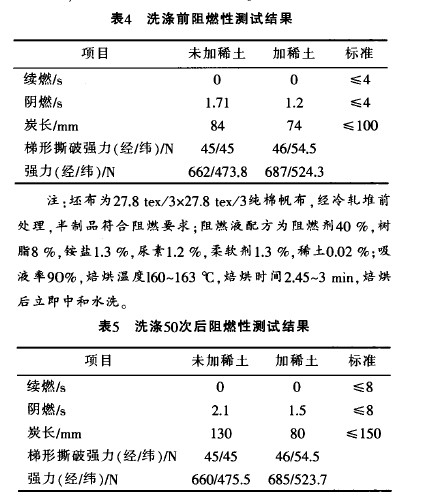

    稀土在阻燃方面的应用报道较少．应用不是很广泛。曾报道任雪珍、史国贤等人将稀土氯化镧直接加人到阻燃液中进行棉织物的阻燃整理．实验表明稀土在阻燃整理中能参与阻燃剂、树脂、棉纤维的交链，起架桥作用，能提高阻燃效果和织物强力，特别是经50次洗涤后效果更为明显[10]．测试对比结果见表4、表5。其原因是：阻燃液浓度高，在浸轧中难于进人棉纤维不可及区域．同时在酸性高温条件下对棉纤维有脆化性．从而降低阻燃效果和纤维强力。当稀土加人后，由于稀土元素的金属离子带正电荷，而且它的分子特别小，能够进人到纤维的各个区域．并且稀土元素特殊的化学活性有生成络合物的强烈倾向，使纤维、稀土、阻燃剂进行复杂的络合，从而达到提高阻燃效果和纤维强力的目的。另外，稀土加人后。不仅对成品的色泽、强力均无影响，反而强力有所提高，稀土加人阻燃液中，阻燃液无变化．即使放置24 h也无变化。

    3．3 发光方面的应用

    随着人们审美观念的提高．人们对发光织物的渴求也越来越强烈．其中人们对稀土在这方面的应用寄予很大希望 发光织物可通过发光纤维或普通织物后整理制得，利用稀土材料作为发光体，经过特种纺丝工艺制成的具有夜光性的蓄光型纤维．是一种新型高科技功能纤维 该纤维在有可见光条件下具有各种彩；在没有可见光的条件下，也能够发出各种色彩的光。此纤维不需任何包膜处理，其发光体可长期经受日光曝晒．在高温和低温等恶劣环境或强紫外线照射下，不发黑、不变质，可与聚酯、聚丙烯、尼龙、聚乙烯等许多聚合物一起生产。稀土发光纤维制成的纺织品在白天与普通纤维具有完全一样的使用性能．不会使人感到有任何特异之处[”] 如江南大学纺织服装学院就研制成功一种新型高科技纺织材料— — 稀土铝酸盐夜光丝[n]．可使自行发光的夜光衣成为现实 这种夜光丝是一种新型高科技功能纤维．采用稀土铝酸盐发光材料和纳米级助剂．经过特种纺丝工艺制成具有夜光性的蓄光型聚酯长丝 它只要吸收任何可见光l0 min．便能将光能蓄贮于纤维之中．在黑暗中持续发光l0h以上．可无限次地循环使用．克服了传统夜光织物涂层不透气、易脱落的缺点。该产品无毒、无害.无放射性，符合纺织、环保等相关使用要求。另外．将稀土发光化合物溶解于适当的溶剂中，然后与树脂液等粘合剂混合，制成发光色浆，将纤维在这种浆液中进行涂层处理．就可以得到具有发光性质的发光纤维。其操作比较简单，但由于发光化合物吸附于纤维的表面，故其耐洗性、耐溶剂、耐酸碱性都不是很理想

    3．4 树脂整理方面的应用

    天然织物例如棉织物具有易起皱等缺点．需经过树脂整理提高其抗折皱性能．冯西宁[n 等就研究了稀土在苎麻及其混纺织物树脂整理中的应用 实验证明稀土与2D树脂及其助剂有很好的相容性．但与NF—l无醛整理剂无相容性．故稀土整理工艺对整理剂有一定的选择性 稀土在树脂整理工艺中的最佳方式是稀土与整理剂同浴使用．对于纯麻织物焙烘温度宜控制在160℃ ．对棉麻和涤麻可控制在180℃ ．稀土用量可在20～35 g／L范围内。由于稀土离子有类似活性金属离子的作用．所以稀土离子可以在织物的树脂整理中代替M l 而作为催化剂使用 在这一过程中．其作用原理可概括为稀土以其独特电子层结构．与树脂单体在织物上产生了相互作用：或以电子跃迁过程中释放的能量引发或活化树脂单体：或是通过获取孤对电子的形式与纤维和树脂单体中的氧、氮形成络合物直接参与树脂与纤维的交联反应．这种反应在一定程度上加强了纤维与树脂的架桥作用．从而使稀土工艺整理的织物比常规工艺具有更高的弹性和较低的强力损失：或者是以路易斯酸的方式释放出质子促进反应的进行最终使稀土整理工艺降低成本．且应用方便．所得整理产品的弹性、手感、强力和白度均有所提高和改善。

    4 结语

    当前，我国稀土工业已形成具有自己资源、科研、生产、应用特色的工业体系，在稀土的科研、生产、应用方面都取得了显著成效．稀土应用面也越来越广，可以预料．大量应用稀土的领域仍将是冶金、石油、玻璃陶瓷工业及电子电工部门，原子能工业、医学、农业、纺织工业等方面也是应用稀土的重要领域[1 稀土在国民经济各个领域中所起的重要作用．越来越为人们所认识，稀土作为2l世纪广泛应用的新材料．将会更加受到国内外的重视。

    来源；印染在线

该文章暂时没有评论！
