【集萃网观察】众所周知, 印染行业除个别工序外, 均需用软水。硬水中的钙、镁及重金属离子易形成不溶性金属盐沉淀在织物和设备上, 影响产品质量, 造成设备结垢。退浆时纺织厂用作上浆防腐剂的铜、锌离子的存在不利于退浆, 浆料及杂质易再沉积在纤维上, 影响底布的白度。棉纤维本身含有0.3～0.4 ‰的钙、镁等金属离子, 一般以果胶盐和无机盐两种形式存在; 在棉布煮练过程中, 果胶盐和煮练液中钙、镁离子的存在严重影响煮练后织物的毛效、白度和手感。纤维漂白时, 铁等重金属离子会加速H2O2 的分解, 造成纺织品漂白过程中局部过氧化、强力下降甚至产生破洞; 用硅酸钠作氧漂稳定剂或用含硅氧漂稳定剂时, 极易形成硅垢, 沉积于设备上; 涤纶碱减量时低聚物及其它杂质易污染设备。

    染色时, 染浴中的钙、镁、铜、铁、铝等金属离子可与染料结合, 从而降低染色的固色率、降低色牢度、降低鲜艳度甚至造成色花。皂洗时未固色染料与金属离子结合而沉积于织物上, 不利于浮色清洗干净, 影响织物的鲜艳度和色牢度。印染用设备、容器极易形成硬垢, 染色长车中的染色液、还原液、皂洗液等也易结垢, 造成织物损伤。真丝练白时, 易形成碳酸钙、碳酸镁或设备硬垢而引起灰伤, 同时还会产生皂斑等练白病疵。羽绒清洗时水中的金属离子直接影响羽绒的清洗效果。我公司针对以上种种印染加工中表现出来的疵病, 研制开发了新型多功能的螯合分散剂TF2510。

    1 　螯合分散性测试

　　TF2510 为多元共聚有机膦酸盐和高分子聚羧酸盐的复配物, 是一种阴极型螯合剂, 可与钙、镁、铜、铁、铝等金属离子形成稳定的囊状大分子螯合物。TF2510 不仅具有优异的螯合力, 能与多价金属离子形成可溶性金属络合物, 更具有高效的分散性, 能有效地分散和悬浮有机或无机微粒。

    1.1 　螯合力测试

　　螯合力是指每克螯合分散剂可螯合多少毫克金属离子的量。螯合容量越高, 其螯合能力越强。TF2510 与进口螯合分散剂AH、ML 进行了螯合力对比测试, 具体数据见表1。

    1.2 　螯合分散力实验

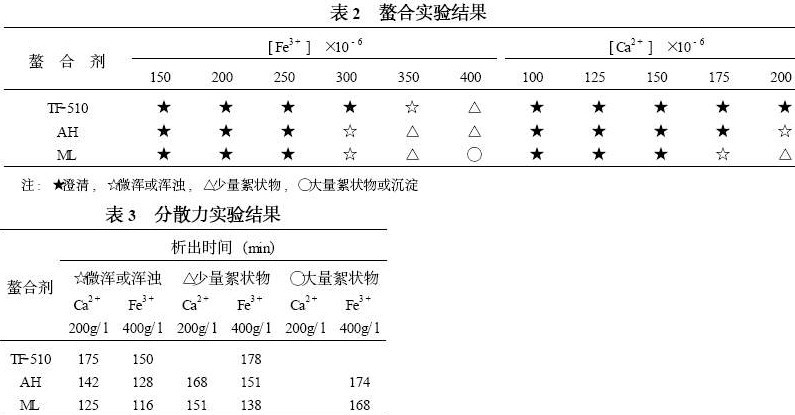

　　称取0105g 螯合分散剂于盛有42ml 蒸馏水的50ml 具塞量筒中, 分别加入FeCl3 溶液( [ Fe3 + ]为100 ×10 - 6～600 ×10 - 6 ) 和CaCl2 溶液( [Ca2 + ]为100 ×10 - 6 ～400 ×10 - 6 ) , 再各加入5ml 20 %的Na2CO3 溶液, 加蒸馏水至50ml , 振摇均匀, 室温下置3h 后观察、记录并过滤, 结果见表2。从实验看出: 1) 螯合分散剂对Ca2 + 、Fe3 + 的螯合力TF2510 > AH > ML ; 2) 絮状物或沉淀析出速度TF2510 最慢, AH 与ML 接近。说明分散性TF2510 最好, AH 与ML 接近。

    试验中, Ca2 + 、Fe3 + 一旦超过螯合分散剂的螯合能力, 未被螯合Ca2 + 、Fe3 + 就会与CO32 - 结合而浑浊, 进而产生絮状物甚至沉淀。分散力主要看其絮状物或沉淀的析出速度, 分散力越大, 析出速度越慢。

    2 　实验室应用

    煮漂一浴

    织物: 棉针织物。

    水: 河水(萧绍地区) 。

    配方: 　　　　　　　A 　　　B

    NaOH (g/ l) 　　1　　 1

    30 %H2O2 (g/ l) 　　6　　 6

    氧漂稳定剂(g/ l) 　　1 　　1

    精练剂(g/ l) 　　1　　 1

    TF2510 (g/ l) 　　0 　　2

    工艺: 98 ℃×40min 煮漂—水洗—烘干测定织物的白度和毛效, 结果见表4。

　　由表4 可知, 用了2g/ l 的TF2510 比不用TF2510 进行煮漂一浴加工, 织物的白度有所提高, 毛效明显提高。TF2510 在棉布的煮漂加工工艺中可有效防止织物产生破洞、钙皂沉淀和利于果胶的去除, 改善织物的毛效和白度。

    3 　工厂应用工艺

    3.1 　棉布氧漂

    织物: 纯棉;

    配方: H2O2 (g/ l) 　　　5 ,

    Na2SiO3 (g/ l) 　　6 ,

    TF2510 (g/ l) 　　2 ,

    NaOH 　　2 ;

    工艺: 98 ℃×50min —水洗—烘干。

    原用进口ML , 用了TF2510 后, 效果与ML 相当。厂家应用表明, 在纺织品的双氧水漂白中,TF2510 可防止加工过程中织物破洞的产生和导辊上硅垢的生成, 同时不影响后道染色加工。

3.2 　溢流绳状加工

    织物: 棉锦布;

    设备: J 型高温溢流染色机;

    工艺: pH 　　　　　　6～7 ,

    TF2510 (g/ l) 　　0.8 ,

    浴比　　1∶10 ,

    温度( ℃) 　　130 ,

    时间(min) 　　40 。

　　原用国产螯合分散剂, 使用TF2510 后, 总体感觉TF2510 的性能明显优越。

    4 　结　论

　　螯合分散剂TF2510 性能优异, 在织物前处理氧漂过程中能有效地防止破洞产生, 并赋予织物良好的白度和手感, 给印染后加工奠定良好的基础,其性能达到并超过了国外同类产品的水平, 已经在许多印染加工厂家应用。随着印染加工行业质量意识的增强, TF2510 必将得到更多厂家的青睐。

    来源: 印染在线   金鲜花　黄建群　牛树怀　毛根玉

该文章暂时没有评论！
